超薄 617-4000MHz SISO 全向天线
超薄 617-4000MHz SISO 全向天线
模型：
WBNK-DAS0640H04i360A
应用
❶ 支持2G/3G/4G LTE/ 5G网络
❷ 通常用于室内信号覆盖分布
❸ 提高无线网络覆盖和容量
❹ 室内无线网络和蜂窝网络
特征
❶ 低 PIM ≤ -150dBc @ 2 x 43dBm
❷ 低调中性外壳
❸ 高品质 ABS 天线罩，配有塑料螺母，方便安装
❹ 美观、紧凑的设计和外形尺寸，非常适合室内分配器天线系统
WBNK-DAS0640H04i360A
应用
❶ 支持2G/3G/4G LTE/ 5G网络
❷ 通常用于室内信号覆盖分布
❸ 提高无线网络覆盖和容量
❹ 室内无线网络和蜂窝网络
特征
❶ 低 PIM ≤ -150dBc @ 2 x 43dBm
❷ 低调中性外壳
❸ 高品质 ABS 天线罩，配有塑料螺母，方便安装
❹ 美观、紧凑的设计和外形尺寸，非常适合室内分配器天线系统
订购信息
天线模式
电气规格
机械规格
安装方法（天花板或 L 型支架）
| 零件编号 | 三阶 IMD 标准 | 描述 | ||
| WBNK-DAS6140H05i360A | ≤-150dBc @ 2 x 43dBm (RG141 同轴可用) | N 型母头连接器 | ||
| WBNK-DAS6140H05i360A/4310 | 4.3-10母连接器 | |||
| WBNK-DAS6140H05i360A/716D | 7/16 DIN 母连接器 | |||

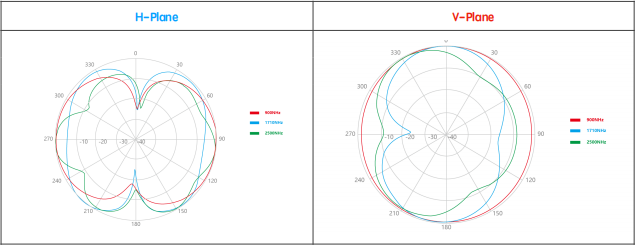

天线模式
电气规格
| 频率范围 | 617-960MHz | |||
| 1710-2700MHz | ||||
| 3200-4000MHz | ||||
| 增益（典型值） | 3dBi @ 617-960MHz | |||
| 4dBi @ 1710-2700MHz | ||||
| 5dBi @ 3200-4000MHz | ||||
| 驻波比（典型值） | 617-960MHz 时 < 1.8 | |||
| 1710-4000MHz时<1.5 | ||||
| PIM，三阶，-dBc（最大） | ≤-150dBc@2×43dBm | |||
| 极化 | 线性，水平 | |||
| 水平波束宽度 | 水平：360° | |||
| 垂直波束宽度 | 85°@698-960MHz | |||
| 55°@1710-2700MHz | ||||
| 40°@3200-4000MHz | ||||
| 阻抗 | 50欧姆 | |||
| 最大输入功率 | 50 瓦 | |||
机械规格
| 电缆长度 | 30 厘米 - RG141 系列 | |||
| 连接器 | 4.3-10 女性 | |||
| 重量 | 0.23 千克 | |||
| 方面 | φ179×8毫米 | |||
| 包装尺寸 | 195 x 195 x 75 毫米 | |||
| 天线罩材料 | 防抱死制动系统 | |||
| 机罩颜色 | 白色（RAL 9003） | |||
| 工作温度 | -40°C 至 +60°C | |||

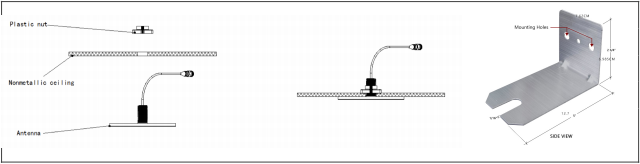

安装方法（天花板或 L 型支架）
