9dBi 单波段 65° 1710-2700MHz 2x2 平板天线
9dBi 单波段 65° 1710-2700MHz 2x2 平板天线
模型：
WBN-SC1727X09i65A
应用
❶ 支持3G/4G LTE/WLAN网络
❷ 通常用于室外信号覆盖分布
❸ 提高室外无线网络覆盖范围和容量
❹ 室外无线网络和蜂窝网络
特征
❶ 低 PIM -150dBc @ 2 x 43dBm
❷ 低调中性外壳
❸ 高品质 UPVC 天线罩，配有金属支架，易于安装
❹ 美观、紧凑的设计和外形非常适合
室外分布天线系统
WBN-SC1727X09i65A
应用
❶ 支持3G/4G LTE/WLAN网络
❷ 通常用于室外信号覆盖分布
❸ 提高室外无线网络覆盖范围和容量
❹ 室外无线网络和蜂窝网络
特征
❶ 低 PIM -150dBc @ 2 x 43dBm
❷ 低调中性外壳
❸ 高品质 UPVC 天线罩，配有金属支架，易于安装
❹ 美观、紧凑的设计和外形非常适合
室外分布天线系统
订购信息
电气规格
机械规格
| 零件编号 | 三阶 IMD 标准 | 描述 | |||
| WBN-SC1727X09i65A | -150dBc @ 2 x 43dBm（连接器直接从底部） | N 型母头连接器 | |||
| WBN-SC1727X09i65A/4310 | 4.3-10母连接器 | ||||
| WBN-SC1727X09i65A/716D | 7/16 DIN 母连接器 | ||||

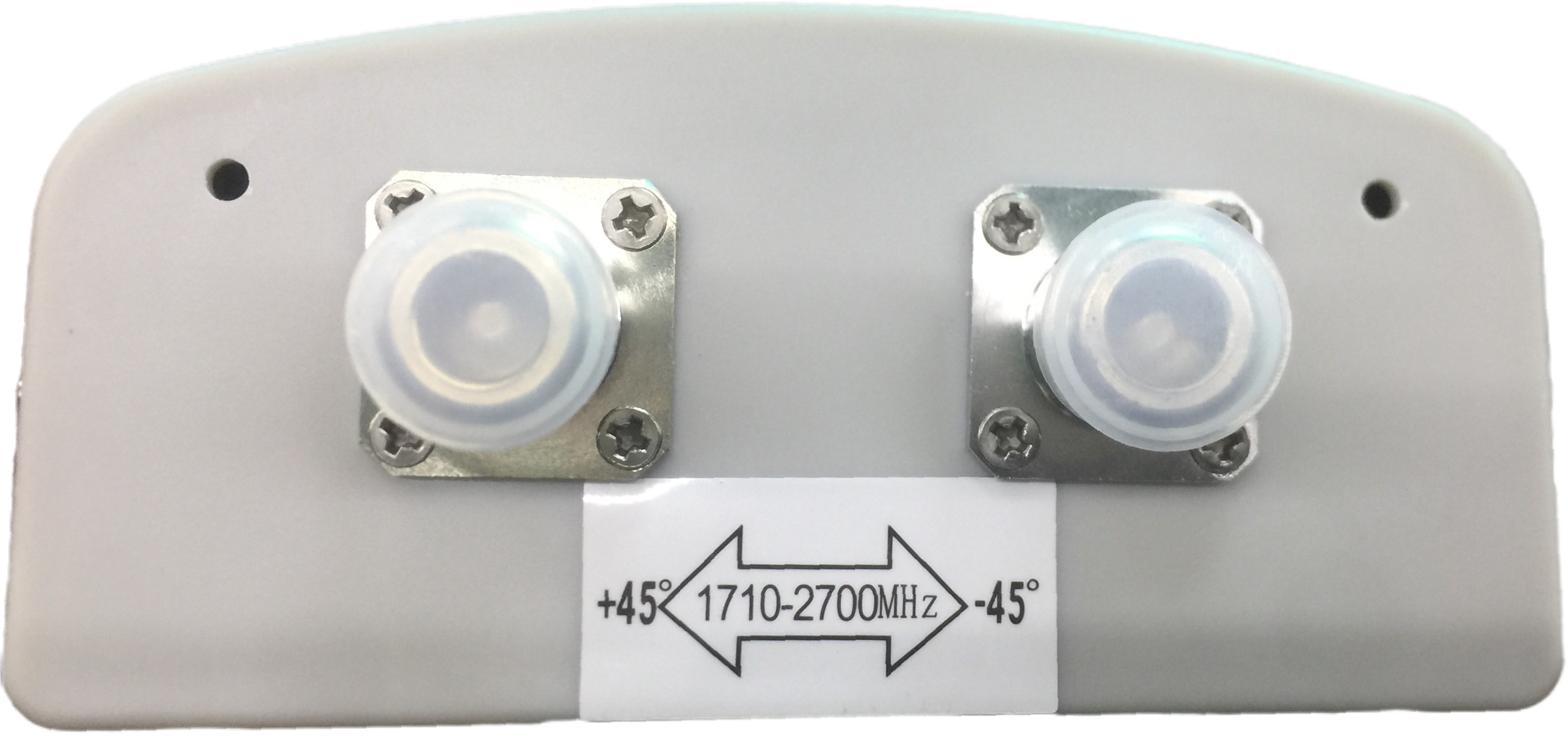

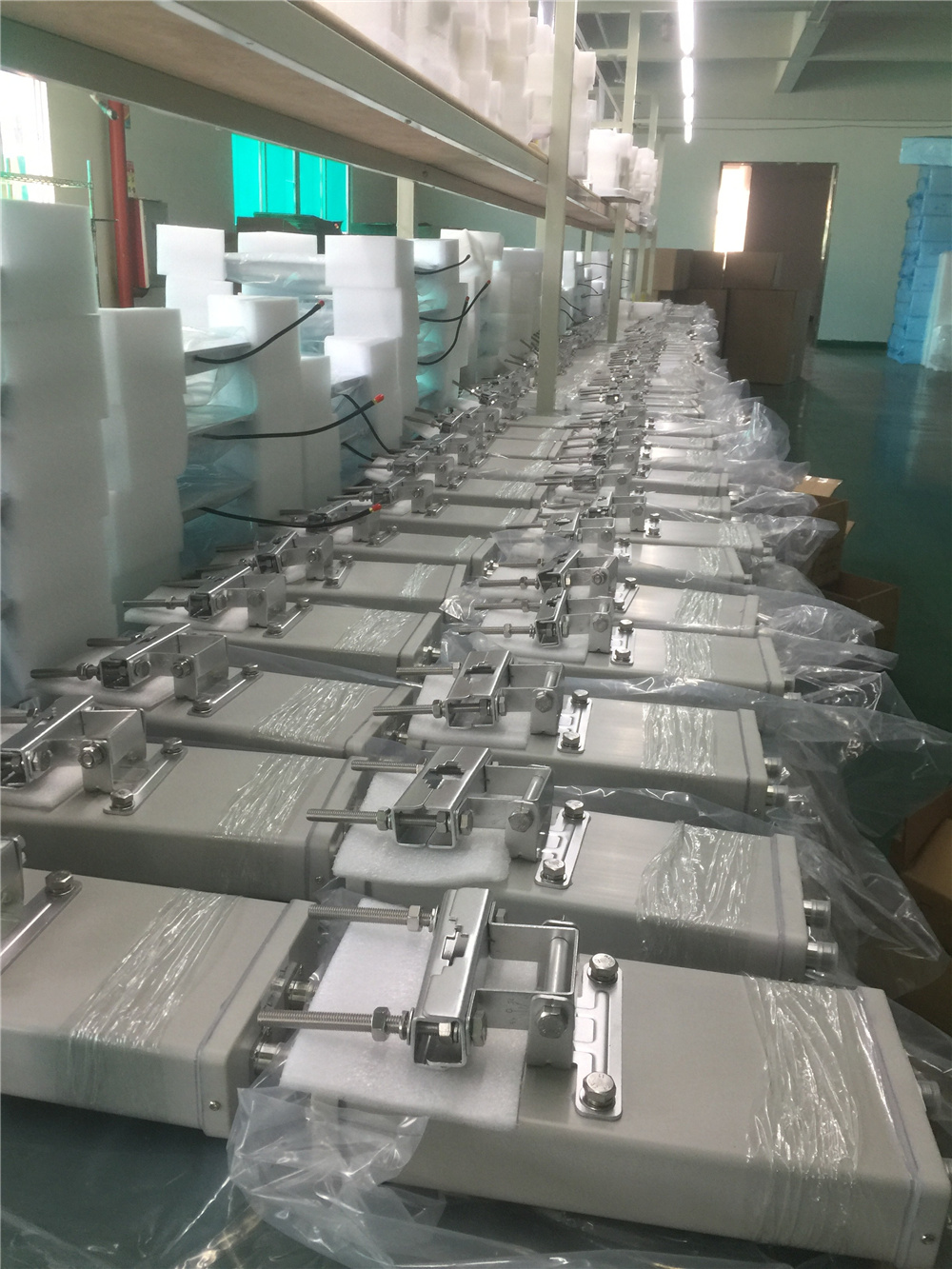

| 底部演示 | 生产线 | ||||
 |  | ||||
电气规格
| 频率范围 | 1710-2700MHz | ||||
| 增益（典型值） | 9±1dBi | ||||
| PIM，三阶，-dBc（最大） | ≤-150dBc@2×43dBm | ||||
| 极化 | ±45° | ||||
| 驻波比（典型值） | ≤ 1.5 | ||||
| 水平波束宽度 | 65±5° | ||||
| 垂直波束宽度 | 35±5° | ||||
| 前后比 | ≥20分贝 | ||||
| 电气下倾角 | 0° | ||||
| 阻抗 | 50欧姆 | ||||
| 最大输入功率 | 100 瓦 | ||||
| 防雷保护 | 直流接地 |
机械规格
| 连接器 | 7/16 DIN 母头 x 2 个端口 | ||||
| 重量 | 待定 | ||||
| 方面 | 待定 | ||||
| 包装尺寸 | 待定 | ||||
| 天线罩材料 | 聚氯乙烯 | ||||
| 机罩颜色 | 灰色的 | ||||
| 额定风速 | 60米/秒 | ||||
| 工作湿度 | 10-95% | ||||
| 工作温度 | -40°C 至 +55°C | ||||
| 安装硬件 | φ35∼φ65 | ||||
| 机械倾斜 | 0-10° |
