14dBi 698-2700MHz 4x4 平板体育场天线
14dBi 698-2700MHz 4x4 平板体育场天线
模型：
WBN-SC6927XX14i35A
应用
❶ 支持2G/3G/4G LTE/WLAN网络
❷ 通常用于室外信号覆盖分布
❸ 提高室外无线网络覆盖范围和容量
❹ 室外无线网络和蜂窝网络
特征
❶ 低 PIM -150dBc @ 2 x 43dBm
❷ 低驻波比 (VSWR) 1.5
❸ 高品质 PVC 天线罩，配有不锈钢支架，方便安装
❹ 美观、紧凑的设计和外形非常适合
室外分配器天线系统
WBN-SC6927XX14i35A
应用
❶ 支持2G/3G/4G LTE/WLAN网络
❷ 通常用于室外信号覆盖分布
❸ 提高室外无线网络覆盖范围和容量
❹ 室外无线网络和蜂窝网络
特征
❶ 低 PIM -150dBc @ 2 x 43dBm
❷ 低驻波比 (VSWR) 1.5
❸ 高品质 PVC 天线罩，配有不锈钢支架，方便安装
❹ 美观、紧凑的设计和外形非常适合
室外分配器天线系统
订购信息
辐射模式
机械规格
电气规格
天线端口
| 零件编号 | 三阶 IMD 标准 | 描述 | ||
| WBN-SC6927XX14i35A | -150dBc @ 2 x 43dBm（连接器直接从底部） | N 型母头连接器 | ||
| WBN-SC6927XX14i35A/4310 | 4.3-10母连接器 | |||
| WBN-SC6927XX14i35A/716D | 7/16 DIN 母连接器 | |||

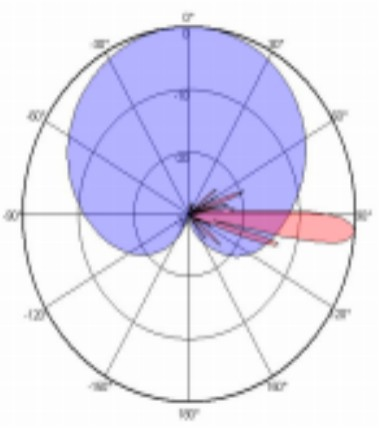

辐射模式
| H 平面 | V 型平面 | |||
 |  | |||
机械规格
| 连接器 | 4.3-10 母头 x 4 端口 | |||
| 重量 | 待定 | |||
| 方面 | 550 x 450 x 145 毫米 | |||
| 包装尺寸 | 680 x 542 x 237 毫米 | |||
| 天线罩材料 | PVC | |||
| 机罩颜色 | 灰色的 | |||
| 额定风速 | 216公里/小时 | |||
| 风荷载@150km/h | 正面 166 / 侧面 46 / 背面 186 | |||
| 工作湿度 | 10-95% | |||
| 工作温度 | -40°C 至 +60°C | |||
| 安装硬件 | φ50∼φ89 | |||
| 机械倾斜 | 0-8° | |||
电气规格
| 频率范围 | 698-2700MHz | |||
| 增益（典型值） | 12±0.5dBi @ 698-806MHz | |||
| 12±0.51dBi @ 806-960MHz | ||||
| 14.5±0.5dBi @ 1710-1880MHz | ||||
| 14.5±0.5dBi @ 1920-2170MHz | ||||
| 14.5±0.5dBi @ 2300-2400MHz | ||||
| 14.5±0.5dBi @ 2600-2700MHz | ||||
| PIM，三阶，-dBc（最大） | <-150dBc @ 2x43dBm | |||
| 极化 | ±45°×2 | |||
| 驻波比（典型值） | ≤ 1.5 @ 所有端口 | |||
| 水平波束宽度 | 35±8° | |||
| 垂直波束宽度 | 30±8° | |||
| 隔离 | 25±1 | |||
| 前后比 | ≥25分贝 | |||
| 交叉极化比 | ≥15(±60°≥10) | |||
| 电气下倾角 | 6° | |||
| 阻抗 | 50欧姆 | |||
| 最大输入功率 | 100 瓦 | |||
| 防雷保护 | 直流接地 | |||

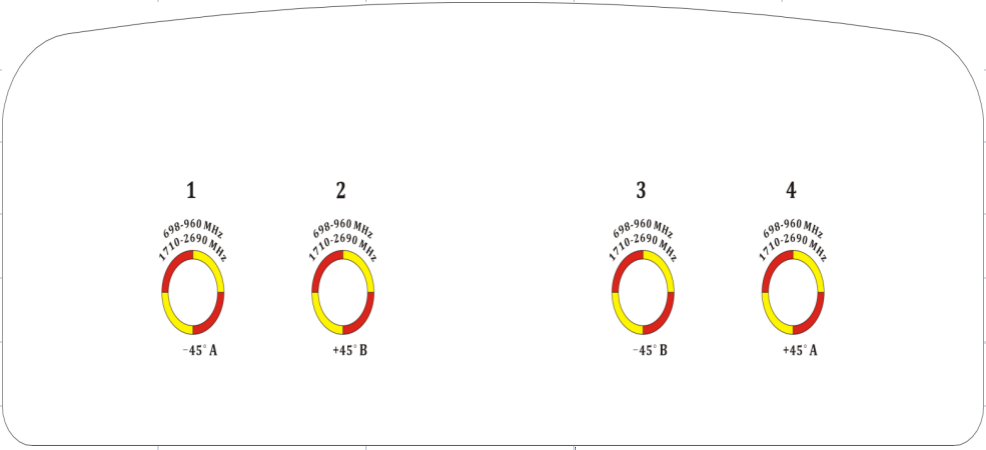

天线端口
 |
