698-960/1710-2700/3200-4000MHz SISO 平板天线
698-960/1710-2700/3200-4000MHz SISO 平板天线
模型：
WBN-DAS0640V08i90A
应用
❶ 支持2G/3G/4G LTE/5G/CBRS/WLAN网络
❷ 通常用于室内信号覆盖分布
❸ 提高无线网络覆盖和容量
❹ 室内无线网络和蜂窝网络
特征
❶ 低 PIM ≤ -150dBc @ 2 x 43dBm
❷ 低调中性外壳
❸ 高品质 ABS 天线罩，配有塑料螺母，方便安装
❹ 美观、紧凑的设计和外形非常适合
室内分配器天线系统
WBN-DAS0640V08i90A
应用
❶ 支持2G/3G/4G LTE/5G/CBRS/WLAN网络
❷ 通常用于室内信号覆盖分布
❸ 提高无线网络覆盖和容量
❹ 室内无线网络和蜂窝网络
特征
❶ 低 PIM ≤ -150dBc @ 2 x 43dBm
❷ 低调中性外壳
❸ 高品质 ABS 天线罩，配有塑料螺母，方便安装
❹ 美观、紧凑的设计和外形非常适合
室内分配器天线系统
订购信息
天线模式
电气规格
机械规格
| 型号 | 三阶 IMD 标准 | 连接器类型和数量 | ||
| WBN-DAS0640V08i90A | -150dBc @ 2 x 43dBm（RG141/阻燃级电缆） | N 型母头连接器 x 1 | ||
| WBN-DAS0640V08i90A/4310 | 4.3-10 母头连接器 x 1 | |||
| WBN-DAS0640V08i90A/716D | 7/16 DIN 母接头 x 1 | |||
| WBN-DAS0640V08i90B | -140dBc @ 2 x 33dBm（RG141 同轴电缆） | N 型母头连接器 x 1 | ||
| WBN-DAS0640V08i90B/4310 | 4.3-10 母头连接器 x 1 | |||
| WBN-DAS0640V08i90B/716D | 7/16 DIN 母接头 x 1 | |||

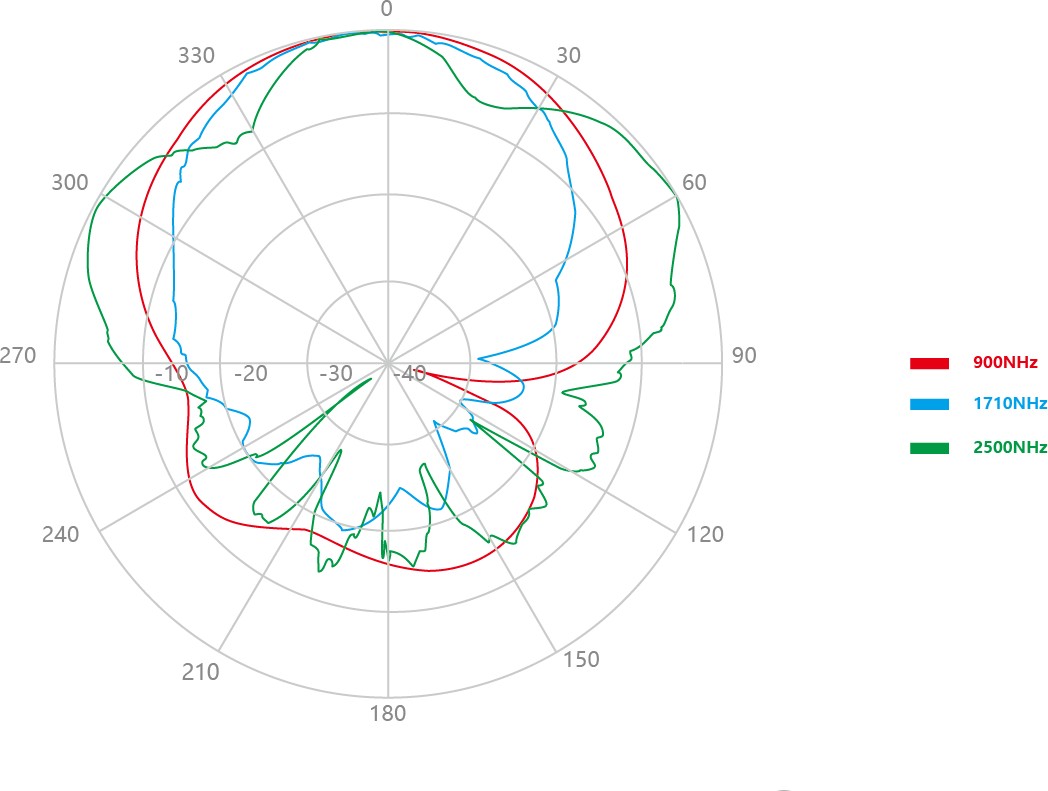

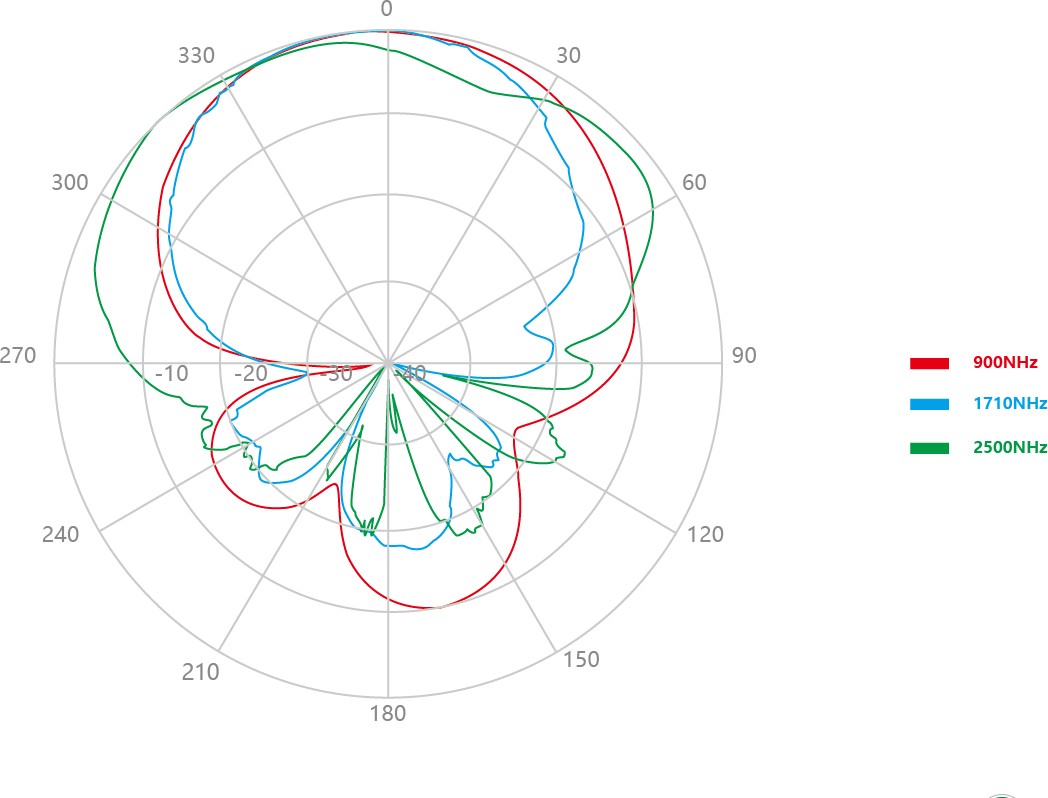

天线模式
| H 平面 | V 型平面 | |||
 |  | |||
电气规格
| 频率范围 | 698-960MHz | |||
| 1710-2700MHz | ||||
| 3200-4000MHz | ||||
| 增益（典型值） | 6±1dBi @ 698-960MHz | |||
| 8±1dBi@1710-2700MHz | ||||
| 8±1dBi @ 3200-4000MHz | ||||
| 驻波比（典型值） | < 1.8 @ 所有端口 | |||
| PIM，三阶，-dBc（最大） | ≤-150dBc@2×43dBm | |||
| 极化 | 垂直的 | |||
| 水平波束宽度 | 90±15°@698-960MHz | |||
| 70±15°@1710-2700MHz | ||||
| 55±10°@3200-4000MHz | ||||
| 垂直波束宽度 | 85°@698-960MHz | |||
| 65°@1710-2700MHz | ||||
| 45°@3200-4000MHz | ||||
| 阻抗 | 50欧姆 | |||
| 最大输入功率 | 50 瓦 | |||
机械规格
| 电缆长度 | 30 厘米 - RG141 系列 | |||
| 连接器 | N-母头或 4.3-10 母头 | |||
| 重量 | 1.00 公斤 | |||
| 方面 | 284 x 180 x 67 毫米 | |||
| 包装尺寸 | 待定 | |||
| 天线罩材料 | 防抱死制动系统 | |||
| 机罩颜色 | 白色（RAL 9003） | |||
| 应用 | 室内的 | |||
| 工作温度 | -40°C 至 +60°C | |||
